Monolit Pinout ilə Flash Yaddaşdan Məlumatların Bərpası
Məlumat itkisinin səbəbini dəqiq müəyyən etmək və itirilmiş faylları bərpa etmək çox vaxt mürəkkəb bir prosesdir. Bu, xüsusilə müasir yaddaş qurğuları üçün daha da çətindir.
Çıxarıla bilən yaddaş daşıyıcılarında son illərin əsas trendlərindən biri monolit flash yaddaş texnologiyasıdır. Bu texnologiya bütün zəruri komponentləri — yaddaş hüceyrələrini və nəzarətçini — tək bir modulda birləşdirir. Bu yanaşma, yaddaş hüceyrələri və nəzarətçinin bir neçə ayrı kristal (die) üzərində yerləşdiyi klassik NAND flash qurğularından fərqlənir.
Monolit pinout müəyyən üstünlüklər təqdim etsə də, eyni zamanda bəzi çətinliklər də yaradır.
Bu bələdçi monolit flash yaddaşın necə işlədiyini izah edir və mütəxəssislərimizin monolit flash daşıyıcılar və monolit SD kartlardan məlumat bərpası ilə bağlı təcrübələrini paylaşır.
Monolit Flash Yaddaş nədir?
Monolit flash yaddaş, bütün yaddaş hüceyrələri və idarəetmə sxemləri tək bir silikon kristal üzərində yerləşən çipə deyilir.
Bu sadələşdirilmiş quruluş əksər NAND flash yaddaş qurğularından fərqlənir. Məsələn, SSD-lər və smartfonlar adətən bir neçə kiçik kristalın (die) çap lövhəsi (PCB) üzərində birləşdirildiyi quruluşa malikdir.
Bütün yaddaş və məntiqi komponentlərin tək kristalda istehsal edilməsi, xüsusilə kiçik ölçülü və aşağı tutumlu yaddaş qurğuları üçün daha məqsədəuyğundur. Buna görə də USB flash yaddaşlar və yaddaş kartları çox vaxt monolit flash texnologiyasından istifadə edir.
Monolit pinout:
-
daha az nasazlıq nöqtəsinə malikdir,
-
istehsal xərclərini azaldır.
Lakin bu quruluş məlumatların bərpası zamanı xüsusi çətinliklər yaradır.
X-ray Texnologiyası ilə Monolit Flash Yaddaşın Bərpası
Monolit flash yaddaşdan məlumatların bərpası xüsusi avadanlıq və texnologiyalar tələb edir. Tək kristal üzərində yerləşən yaddaş hüceyrələrindən məlumat oxumaq üçün fərqli yanaşma lazımdır.

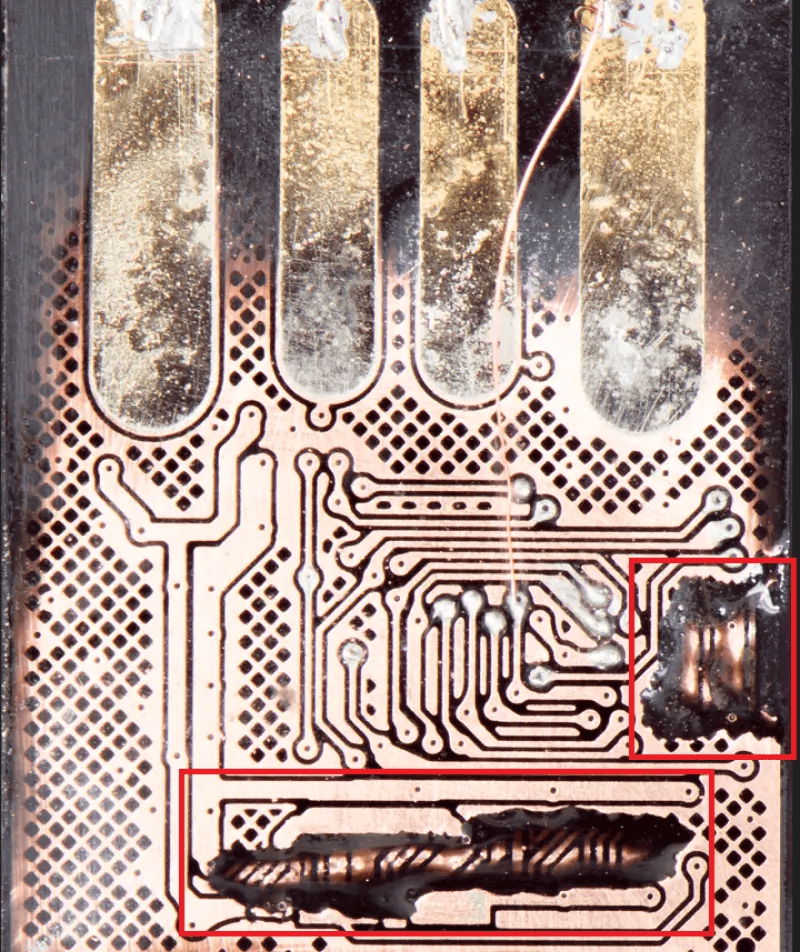

Yuxarıda göstərilən şəkil 32 GB SanDisk USB flash yaddaşıdır. Bu daşıyıcı TLC (Triple-Level Cell) arxitekturasına və monolit pinout quruluşuna malikdir. Yəni SanDisk yaddaş hüceyrələrini və nəzarətçini sadəlik üçün eyni çip üzərində birləşdirib.
Avadanlıq nasazlığı baş verdikdə əsas çətinlik:
-
pinout-un müəyyən edilməsi,
-
monolit daxilindəki yolların (traces) tapılmasıdır.
Klassik flash yaddaşlardan fərqli olaraq, monolit qurğularda NAND pinləri açıq şəkildə mövcud olmur. Bu səbəbdən yaddaş hüceyrələrini çipdən ayıraraq oxumaq mümkün deyil.
Pinout-un düzgün müəyyən edilməsi mühəndisə sıradan çıxmış nəzarətçini (controller) yan keçməyə imkan verir. Bu, flash daşıyıcılarda məlumat itkisinin ən geniş yayılmış səbəblərindən biridir.
Doğru pinout tapıldıqdan sonra:
-
xüsusi oxuyucu yaddaşla birbaşa əlaqə yaradır,
-
xam məlumatlar (raw data) çıxarılır,
-
fayl sistemi yenidən qurulur.
X-ray Analizi və Pinout-un Xəritələnməsi

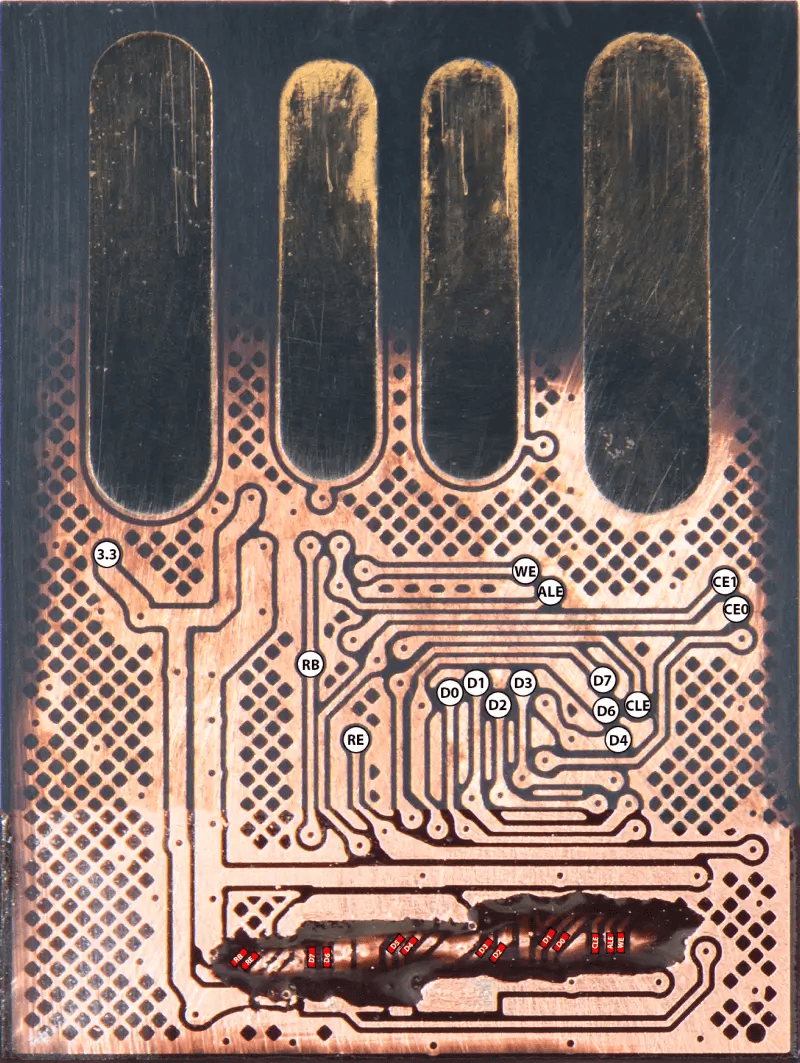

Yuxarıdakı şəkil eyni USB flash yaddaşın pinout-unun təhlil edilib işarələnmiş vəziyyətini göstərir. Kontakt nöqtələrinin, məlumat xətlərinin, idarəetmə siqnallarının və blok ölçülərinin dəqiq bilinməsi:
-
məlumatların oxunmasına,
-
itirilmiş faylların bərpasına imkan yaradır.
Qeyd etmək lazımdır ki, monolit quruluşlar və məntiqi təşkilat müxtəlif flash daşıyıcılarda fərqli ola bilər.
X-ray görüntüləmə texnologiyası monolit daxilində dərinlikdə yerləşən yolları tapmağa da imkan verir. Bu isə:
-
optimal oxuma nöqtələrinin müəyyən edilməsinə,
-
əlavə zədələrin aşkarlanmasına kömək edir.
Bu imkanlar tam bərpa ilə məlumatların tam itirilməsi arasındakı fərqi yarada bilər.

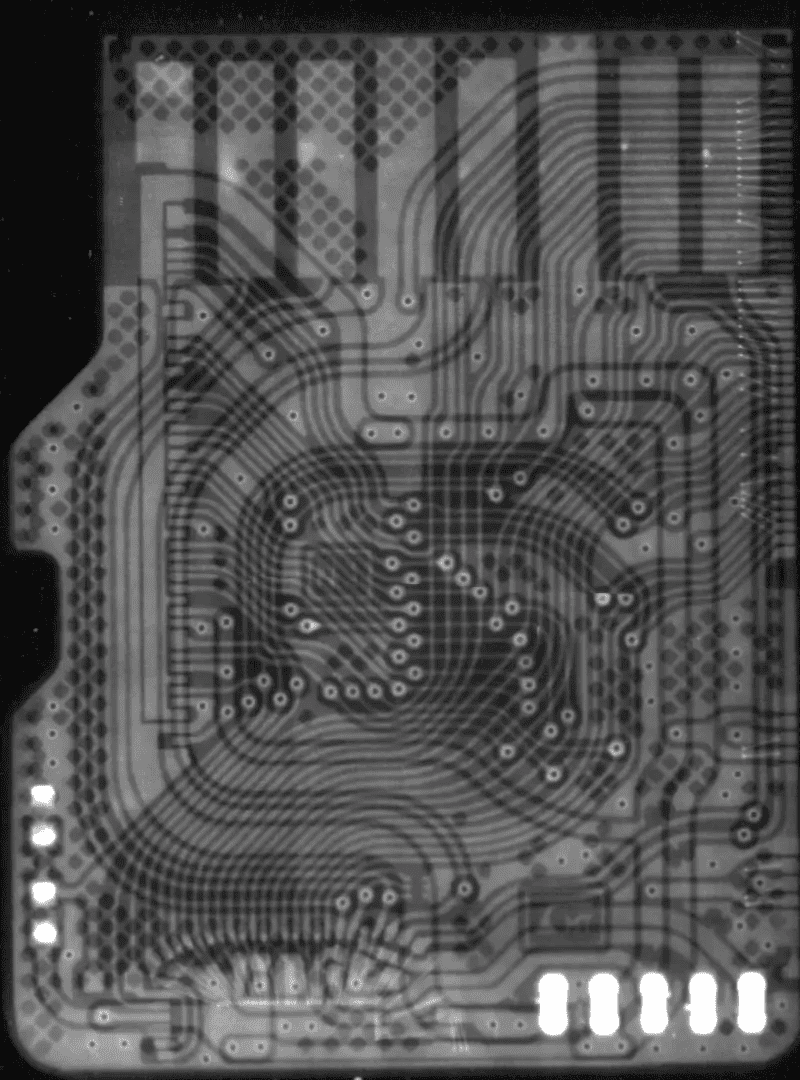

Aşağıdakı görüntüdə microSD kartın silikon kristalı üzərində yerləşən kontaktlar və yollar görünür. Pinout xəritələndikdən sonra mütəxəssislərimiz SD kartlardan məlumatların bərpasını həyata keçirə bilirlər.
Monolit flash qurğular məlumatların bərpasını çətinləşdirsə də, onu qeyri-mümkün etmir.
